Động cơ không chổi than là gì? Ứng dụng và lợi ích

Động cơ không chổi than là một loại động cơ điện tiên tiến có ưu điểm vượt trội so với động cơ truyền thống, nó được ứng dụng phổ biến trong các thiết bị điện tử như flycam, quạt điện, máy giặt… Nội dung bài viết này sẽ giới thiệu chi tiết về cấu tạo, nguyên lý hoạt động của động cơ không chổi than cũng như những ưu nhược điểm và các ứng dụng phổ biến của loại động cơ này.

Định Nghĩa Động Cơ Không Chổi Than

Động cơ không chổi than hay động cơ DC (Brushless DC motor) là một loại động cơ điện hiện đại không sử dụng chổi than và bộ góp điện truyền thống. Thay vào đó, nó sử dụng hệ thống điều khiển chuyển mạch bằng điện tử để quản lý việc chuyển đổi dòng điện, giúp chuyển đôi năng lượng điện thành năng lượng cơ học, dẫn tới làm motor quay.

Cơ chế hoạt động của động cơ này dựa trên sự tương tác giữa từ trường của stato và rôto. Stato chứa các cuộn dây điện được bố trí theo một trật tự nhất định. Khi dòng điện chạy qua các cuộn dây này, nó tạo ra một từ trường quay. Rôto, mang các nam châm vĩnh cửu, bị hút và đẩy bởi từ trường này, tạo ra chuyển động quay.

Lịch sử phát triển của động cơ không chổi than bắt đầu từ những năm 1960, khi các kỹ sư NASA tìm kiếm giải pháp cho động cơ hoạt động trong môi trường không gian. Ban đầu loại động cơ này chủ yếu được ứng dụng trong lĩnh vực hàng không vũ trụ và quân sự. Tuy nhiên, với sự phát triển của công nghệ điện tử và vật liệu nam châm, hiện nay động cơ không chổi than đã trở nên phổ biến trong nhiều lĩnh vực dân dụng và công nghiệp.

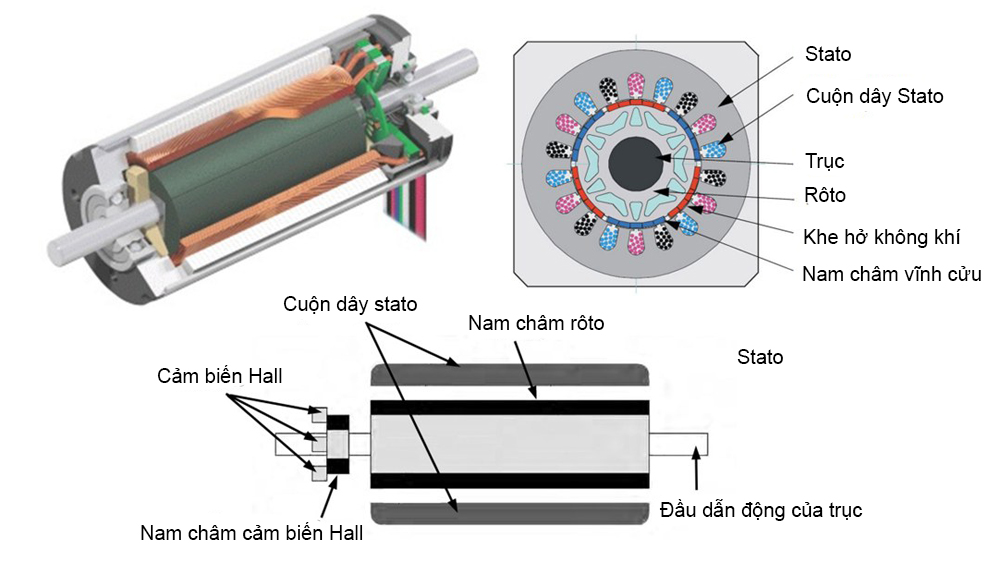

Cấu Tạo Động Cơ Không Chổi Than

Động cơ không chổi than có cấu tạo phức tạp và tinh vi, bao gồm 12 bộ phận chính. Mỗi bộ phận đóng vai trò quan trọng trong việc tạo nên hiệu suất cao và độ bền vượt trội của loại động cơ này.

Dưới đây là danh sách các bộ phận chi tiết cấu tạo nên động cơ không chổi than hiện đại:

1. Stato (Stator): Phần cố định của động cơ, thường làm từ thép silicon hoặc sắt từ dạng tấm mỏng xếp chồng. Tạo thành khung bên ngoài và là nơi đặt các cuộn dây điện. Cấu trúc này tối ưu hóa từ trường và giảm tổn thất sắt từ.
2. Cuộn dây stato (Stator winding): Các cuộn dây đồng quấn quanh rãnh stato, có thể sắp xếp theo nhiều cấu hình (hình sao hoặc tam giác). Khi được cấp điện, tạo ra từ trường quay để điều khiển chuyển động của roto.
3. Rãnh stato (Slots): Các khe rãnh trên stato để đặt cuộn dây. Hình dạng và kích thước ảnh hưởng đến hiệu suất và đặc tính từ trường. Thường được cách điện để bảo vệ cuộn dây.
4. Trục quay (Shaft): Bộ phận trung tâm làm từ thép không gỉ hoặc hợp kim đặc biệt. Truyền chuyển động từ roto ra ngoài, chịu được ứng suất xoắn cao. Được gia công chính xác để đảm bảo độ đồng tâm và cân bằng.
5. Roto (Rotor): Phần quay của động cơ, thường làm từ nam châm vĩnh cửu. Có thể có cấu trúc bên trong hoặc bên ngoài. Chất lượng nam châm ảnh hưởng trực tiếp đến hiệu suất và mô-men xoắn.
6. Khe hở không khí (Air gap): Khoảng cách nhỏ giữa stato và roto, thường chỉ vài phần milimet. Đóng vai trò quan trọng trong việc tối ưu hóa từ trường và ảnh hưởng đến hiệu suất động cơ.
7. Nam châm vĩnh cửu (Permanent magnets): Thường làm từ neodymium (NdFeB) hoặc samarium-cobalt (SmCo). Tạo ra từ trường mạnh và ổn định, góp phần vào hiệu suất cao và mật độ công suất lớn của động cơ BLDC.
8. Nam châm roto (Rotor magnet): Tương tự như nam châm vĩnh cửu, nhưng đặc biệt nhấn mạnh vai trò trong roto. Cấu trúc và bố trí ảnh hưởng trực tiếp đến đặc tính mô-men xoắn và hiệu suất của động cơ.
9. Cảm biến Hall (Hall sensors): Cảm biến từ trường bán dẫn nhỏ, đặt cách đều xung quanh stato. Phát hiện sự thay đổi từ trường khi roto quay, cung cấp thông tin chính xác về vị trí và tốc độ của roto cho bộ điều khiển.
10. Nam châm cảm biến Hall (Hall sensor magnets): Nam châm nhỏ gắn trên roto, tương tác với cảm biến Hall. Tạo ra tín hiệu từ trường độc lập với nam châm chính của roto, đảm bảo độ chính xác cao trong xác định vị trí.
11. Đầu trục dẫn động (Driving end of shaft): Phần cuối của trục quay, kết nối với tải. Thường được gia công đặc biệt (có rãnh then hoặc ren) để phù hợp với các loại khớp nối hoặc bánh răng. Ảnh hưởng đến khả năng truyền mô-men xoắn và độ bền của động cơ.
12. Bộ điều khiển điện tử: Mặc dù không hiển thị trực tiếp trong hình, đây là thành phần quan trọng điều khiển việc cấp điện cho các cuộn dây stato dựa trên tín hiệu từ cảm biến Hall, đảm bảo hiệu suất tối ưu và điều khiển chính xác.

Cấu tạo độc đáo này cho phép động cơ không chổi than hoạt động hiệu quả mà không cần sử dụng chổi than truyền thống, giúp giảm ma sát, tăng tuổi thọ và hiệu suất. Đồng thời, cấu trúc này cũng cho phép kiểm soát tốc độ và mô-men xoắn chính xác hơn thông qua bộ điều khiển điện tử.

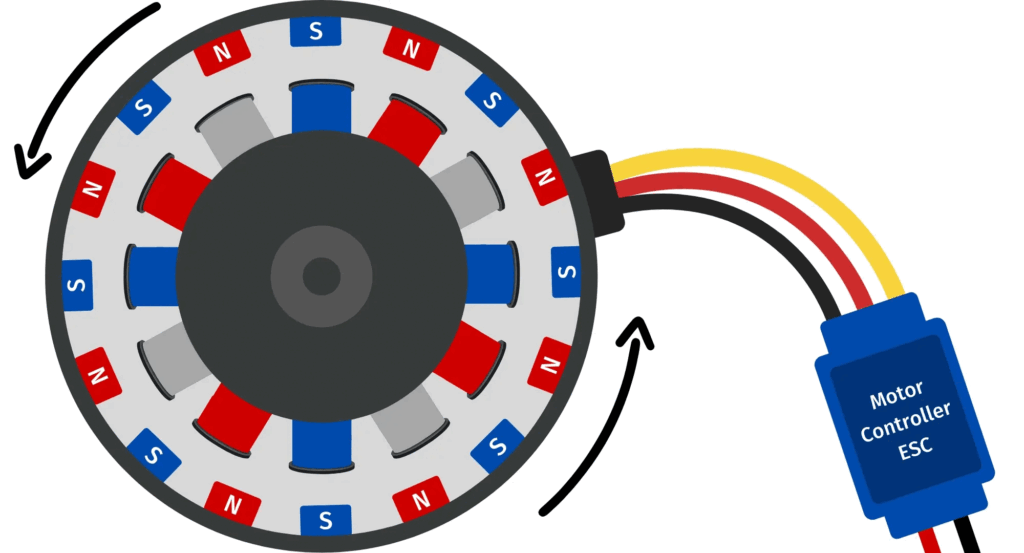

Nguyên Lý Hoạt Động

Nguyên lý hoạt động của động cơ không chổi than dựa trên sự tương tác từ trường giữa stato và roto. Khi dòng điện được cung cấp cho cuộn dây stato, nó tạo ra một từ trường quay. Từ trường này tương tác với nam châm vĩnh cửu trên roto, tạo ra lực đẩy khiến roto quay.

Bộ phận cảm biến Hall liên tục xác định vị trí của roto và gửi tín hiệu đến bộ điều khiển điện tử, giúp điều chỉnh dòng điện trong cuộn dây stato một cách chính xác. Quá trình này diễn ra liên tục, tạo nên chuyển động quay mượt mà và hiệu quả, đồng thời cho phép kiểm soát tốc độ và mô-men xoắn chính xác.

Tham khảo chu trình hoạt động chi tiết của động cơ không chổi than dưới đây:

1. Khởi động: Bộ điều khiển điện tử xác định vị trí rotor thông qua cảm biến Hall hoặc kỹ thuật cảm biến không cảm biến.
2. Cấp nguồn: Dựa vào thông tin vị trí rotor, bộ điều khiển cấp dòng điện cho các cuộn dây stator theo trình tự nhất định.
3. Tạo từ trường quay: Dòng điện trong cuộn dây stator tạo ra từ trường quay, tương tác với từ trường cố định của nam châm vĩnh cửu trên rotor.
4. Chuyển động quay: Sự tương tác giữa hai từ trường tạo ra mô-men xoắn, khiến rotor quay theo từ trường của stator.
5. Duy trì chuyển động: Bộ điều khiển liên tục cập nhật vị trí rotor và điều chỉnh việc cấp nguồn cho các cuộn dây để duy trì chuyển động quay ổn định.
6. Điều chỉnh tốc độ: Tốc độ động cơ được kiểm soát bằng cách thay đổi tần số cấp nguồn hoặc điều chỉnh điện áp đầu vào.
7. Dừng: Khi ngắt nguồn, từ trường stator biến mất, rotor dần dừng lại do ma sát và lực cản.

Với nguyên lý hoạt động tiên tiến này, động cơ không chổi than đã mang lại một cuộc cách mạng trong lĩnh vực động cơ điện. Sự kết hợp giữa cấu trúc đơn giản và hệ thống điều khiển thông minh không chỉ đảm bảo hiệu suất cao và độ bền vượt trội, mà còn cho phép kiểm soát chính xác và linh hoạt trong nhiều ứng dụng.

Ưu Điểm và Nhược Điểm

Động cơ không chổi than mang lại rất nhiều lợi ích đáng kể so với động cơ truyền thống, tuy nhiên bên cạnh đó cũng có một số hạn chế nhất định. Hãy cùng phân tích chi tiết ngay dưới đây nhé:

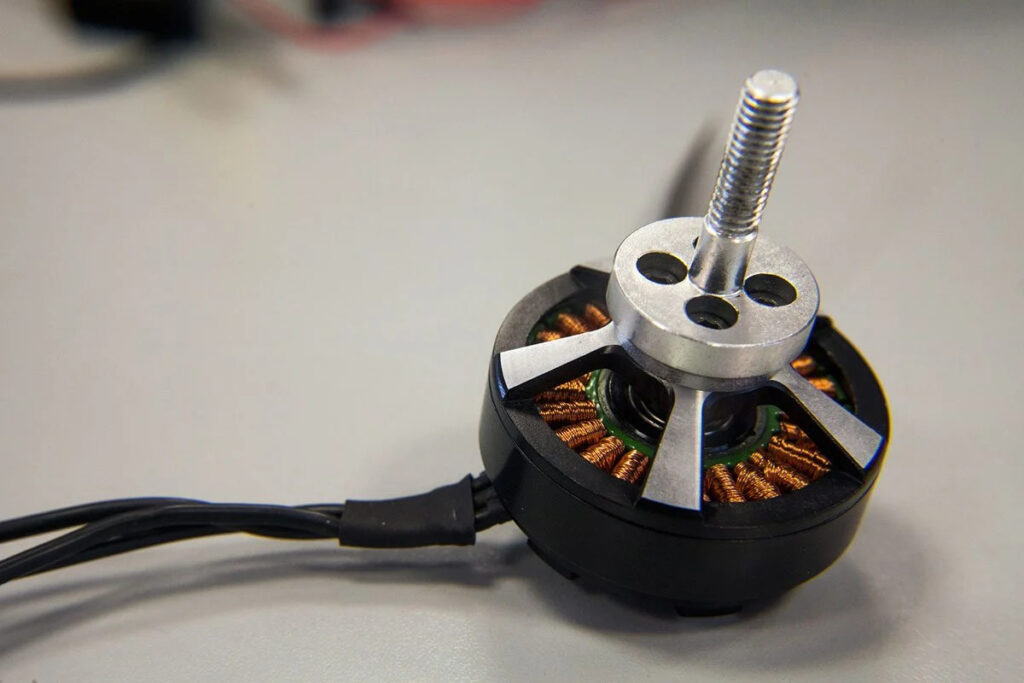

Ưu điểm:

1. Hiệu suất cao: Động cơ không chổi than chuyển đổi điện năng thành cơ năng hiệu quả vượt trội, với hiệu suất có thể đạt tới 90%, so với 70-75% của động cơ thông thường. Điều này dẫn đến tiết kiệm năng lượng đáng kể.
2. Độ bền vượt trội: Không có chổi than ma sát nên giảm hao mòn, kéo dài tuổi thọ động cơ, đồng thời giảm chi phí bảo trì và thay thế các bộ phận như bàn chải và vành trượt.
3. Vận hành êm ái: Loại bỏ tiếng ồn do sự ma sát của chổi than, giúp vận hành nhẹ nhàng, êm ái ở cả tốc độ thấp và cao.
4. Kiểm soát chính xác: Khả năng điều khiển tốc độ và mô-men xoắn chính xác, nhờ sử dụng nam châm vĩnh cửu và cảm biến Hall. Đặc biệt phù hợp cho ứng dụng tốc độ cao trên 10.000 vòng/phút.
5. Kết cấu gọn nhẹ: Cấu trúc đơn giản hơn, giảm trọng lượng tổng thể, tạo ra tỷ lệ công suất/khối lượng cao, lý tưởng cho các thiết bị bay như flycam.
6. Khả năng tăng tốc vượt trội: Tỷ lệ mô-men quán tính lớn cho phép tăng và giảm tốc nhanh chóng trong thời gian ngắn.
7. Mật độ từ thông cao: Mật độ từ thông khe hở không khí lớn, góp phần vào hiệu suất và hiệu quả tổng thể của động cơ.

Nhược điểm:

1. Chi phí ban đầu cao: Giá thành sản xuất cao hơn do công nghệ phức tạp và linh kiện đắt tiền như nam châm vĩnh cửu và cảm biến Hall. Tuy nhiên, xu hướng sử dụng ngày càng tăng có thể giúp giảm giá thành trong tương lai.
2. Yêu cầu bộ điều khiển phức tạp: Cần bộ điều khiển điện tử tinh vi để vận hành, tăng chi phí và độ phức tạp của hệ thống.
3. Khó khăn trong sửa chữa: Cấu trúc phức tạp hơn, đòi hỏi kỹ thuật viên chuyên môn cao để bảo trì và sửa chữa.
4. Nhạy cảm với nhiệt: Hiệu suất có thể giảm ở nhiệt độ cao, đòi hỏi giải pháp làm mát hiệu quả.
5. Giới hạn công suất: Ở mức công suất rất cao, động cơ không chổi than có thể kém hiệu quả hơn so với động cơ chổi than truyền thống trong một số ứng dụng cụ thể.

Mặc dù vẫn còn tồn tại một số hạn chế, động cơ không chổi than vẫn được đánh giá rất cao vì rất nhiều ưu điểm vượt trội. Với xu hướng chuyển sang sử dụng năng lượng sạch thì động cơ không chổi than sẽ ngày càng được ứng dụng phổ biến trong nhiều lĩnh vực đời sống hiện đại.

Ứng Dụng Thực Tế

Động cơ không chổi than đã trở thành một phần không thể thiếu trong nhiều lĩnh vực của cuộc sống hiện đại, từ thiết bị gia dụng đến các ứng dụng công nghiệp phức tạp. Sự đa dạng trong ứng dụng của chúng phản ánh tính linh hoạt và hiệu quả vượt trội. Dưới đây là một số lĩnh vực chính và ví dụ cụ thể về việc sử dụng động cơ không chổi than:

1. Thiết bị gia dụng: Động cơ không chổi than đang ngày càng phổ biến trong các thiết bị gia dụng, mang lại hiệu suất cao và tiết kiệm năng lượng.
   • Máy giặt: Sử dụng động cơ không chổi than để giảm tiếng ồn và tăng tuổi thọ.
   • Máy hút bụi: Cải thiện hiệu suất hút và giảm tiêu thụ điện năng.
   • Tủ lạnh: Ứng dụng trong hệ thống làm lạnh để tối ưu hóa hiệu suất.
2. Giao thông và vận tải: Lĩnh vực này đang chứng kiến sự chuyển đổi mạnh mẽ sang động cơ không chổi than.
   • Xe điện: Sử dụng động cơ không chổi than để tăng phạm vi hoạt động và hiệu suất.
   • Xe đạp điện: Cung cấp lực đẩy êm ái và kiểm soát tốc độ chính xác.
   • Tàu thủy điện: Áp dụng trong hệ thống đẩy để giảm tiếng ồn và ô nhiễm.
3. Hàng không và không gian: Động cơ không chổi than đóng vai trò quan trọng trong nhiều ứng dụng hàng không.

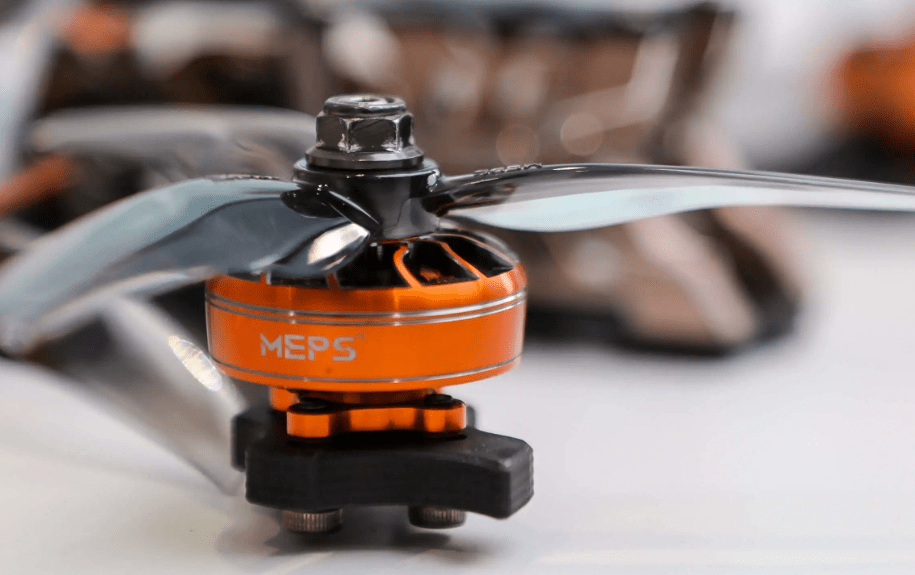

   • Flycam: Đây là ứng dụng tiêu biểu, sử dụng động cơ không chổi than để đạt được sự ổn định, kiểm soát chính xác và thời gian bay lâu. Khả năng tăng giảm tốc nhanh chóng của động cơ giúp flycam thực hiện các chuyển động phức tạp và ổn định trong quay phim, chụp ảnh trên không.
   • Máy bay mô hình: Tận dụng tỷ lệ công suất/trọng lượng cao của động cơ.
   • Vệ tinh nhỏ: Sử dụng trong hệ thống định hướng và ổn định.
4. Công nghiệp và sản xuất: Động cơ không chổi than đang cách mạng hóa nhiều quy trình sản xuất.
   • Robot công nghiệp: Cung cấp độ chính xác cao trong các thao tác lặp đi lặp lại.
   • Máy CNC: Đảm bảo độ chính xác trong gia công cơ khí.
   • Hệ thống băng tải: Tối ưu hóa quá trình vận chuyển trong nhà máy.
5. Y tế và chăm sóc sức khỏe: Động cơ không chổi than đang mở ra nhiều khả năng mới trong lĩnh vực y tế.
   • Thiết bị phẫu thuật: Cung cấp độ chính xác cao cho các thao tác phức tạp.
   • Máy thở: Đảm bảo hoạt động ổn định và êm ái.
   • Xe lăn điện: Tăng tính di động và tự chủ cho người sử dụng.

Với sự phát triển của công nghệ sản xuất và vật liệu mới, chi phí sản xuất động cơ không chổi than dự kiến sẽ giảm, giúp mở rộng phạm vi ứng dụng của chúng. Đặc biệt, trong bối cảnh toàn cầu đang hướng tới giảm phát thải carbon và tăng cường hiệu quả năng lượng, động cơ không chổi than sẽ đóng vai trò then chốt trong việc phát triển các giải pháp bền vững cho nhiều ngành công nghiệp.

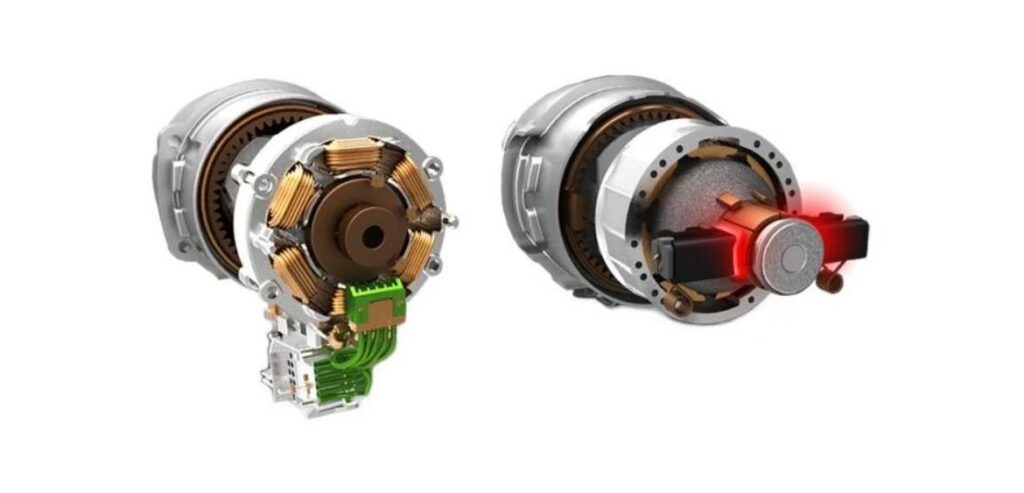

So Sánh Động Cơ Chổi Than và Không Chổi Than

Để hiểu rõ hơn về ưu điểm và nhược điểm của động cơ không chổi than, chúng ta cần so sánh nó với động cơ chổi than truyền thống. Dưới đây là bảng so sánh chi tiết giữa hai loại động cơ này:

Để hiểu rõ hơn về ưu điểm và nhược điểm của cả hai loại động cơ, chúng ta sẽ phân tích chi tiết lợi ích và hạn chế của động cơ chổi than và không chổi than trong các khía cạnh quan trọng sau:

1. Hiệu suất và năng lượng:
   • Động cơ không chổi than có ưu thế vượt trội về hiệu suất, chuyển đổi điện năng thành cơ năng hiệu quả hơn. Điều này đặc biệt quan trọng trong các ứng dụng đòi hỏi tiết kiệm năng lượng như xe điện hoặc thiết bị di động chạy bằng pin.
   • Động cơ chổi than tuy kém hiệu quả hơn, nhưng vẫn phù hợp cho các ứng dụng đơn giản, không đòi hỏi hiệu suất cao.
2. Độ bền và bảo trì:
   • Động cơ không chổi than có tuổi thọ cao hơn và yêu cầu bảo trì ít hơn, lý tưởng cho các ứng dụng đòi hỏi độ tin cậy cao hoặc khó tiếp cận để bảo trì như trong các thiết bị y tế hoặc hệ thống công nghiệp.
   • Động cơ chổi than cần thay thế chổi than định kỳ, phù hợp hơn cho các thiết bị có chi phí thấp hoặc dễ dàng bảo trì.
3. Chi phí:
   • Động cơ không chổi than có chi phí ban đầu cao hơn, nhưng chi phí vận hành và bảo trì thấp hơn trong dài hạn. Phù hợp cho các ứng dụng cao cấp hoặc các hệ thống đòi hỏi vận hành lâu dài.
   • Động cơ chổi than có lợi thế về giá thành ban đầu, phù hợp cho các sản phẩm giá rẻ hoặc có chu kỳ sử dụng ngắn.
4. Điều khiển và vận hành:
   • Động cơ không chổi than cung cấp khả năng điều khiển tốc độ và mô-men xoắn chính xác hơn, lý tưởng cho các ứng dụng như robot công nghiệp, máy CNC, hoặc thiết bị y tế chính xác.
   • Động cơ chổi than có điều khiển đơn giản hơn, phù hợp cho các ứng dụng không yêu cầu điều khiển phức tạp như quạt máy hoặc máy khoan cầm tay.
5. Kích thước và trọng lượng:
   • Động cơ không chổi than có kích thước nhỏ gọn và trọng lượng nhẹ hơn, lý tưởng cho các ứng dụng như thiết bị bay không người lái (drone) hoặc thiết bị di động.
   • Động cơ chổi than thường có kích thước lớn hơn, phù hợp cho các ứng dụng không bị hạn chế về không gian hoặc trọng lượng.

Thực tế thì việc lựa chọn giữa động cơ chổi than và không chổi than phụ thuộc vào yêu cầu cụ thể của từng ứng dụng. Động cơ không chổi than được ưa chuộng trong các ứng dụng đòi hỏi hiệu suất cao, độ tin cậy lớn và vận hành lâu dài. Trong khi đó, động cơ chổi than vẫn giữ vai trò quan trọng trong các ứng dụng đơn giản, chi phí thấp hoặc không đòi hỏi hiệu suất cao.

Kết Luận

Động cơ không chổi than và động cơ chổi than đều có vai trò quan trọng trong công nghiệp và đời sống hiện đại. Mặc dù động cơ không chổi than nổi bật với hiệu suất cao, độ bền vượt trội và khả năng kiểm soát chính xác, động cơ chổi than vẫn giữ vị trí quan trọng trong các ứng dụng đơn giản và chi phí thấp.

Sự lựa chọn giữa hai loại động cơ này phụ thuộc vào yêu cầu cụ thể của từng ứng dụng, cân nhắc giữa hiệu suất, chi phí và độ phức tạp. Xu hướng hiện nay cho thấy sự chuyển dịch sang động cơ không chổi than trong nhiều lĩnh vực ngày càng tăng. Tuy nhiên, sự cải tiến liên tục trong cả hai công nghệ này sẽ tiếp tục mở rộng phạm vi ứng dụng của chúng.
